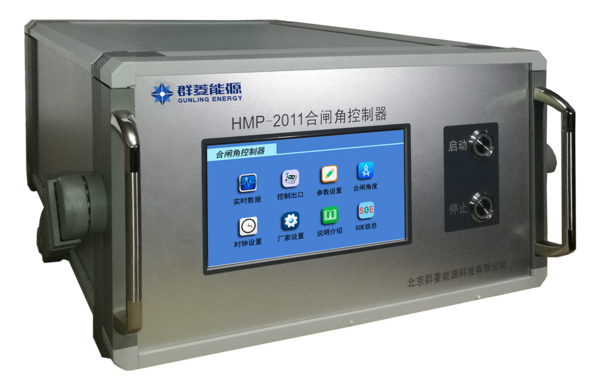

合闸角控制器
型号: HMP-2011
品牌: 群菱能源
特点: 0~360°任意相位下合闸
应用: 配电网动模实验系统的短路故障控制设备
产品详情

一、适用范围

   合闸角控制器作为配电网动模实验系统的短路故障控制设备,可以控制故障断路器在0~360°任意相位下合闸,用于模拟不同相位下发生故障对系统产生的影响。装置模拟周期性故障时,既可以模拟单次故障,也可以模拟周期性故障。并且在模拟周期性故障时,合闸角度可以固定不变,也可以按设定参数,使合闸角度有规律的递增或递减。

二、主要功能

(1)合闸参考电压有两路,来自双端电源,可根据实际现场需要,选择其中任意一路。

(2)可采集两路参考电压的幅值、频率。

(3)具有10路出口,每路出口可独立配置,可以最大同时控制10个外部断路器。

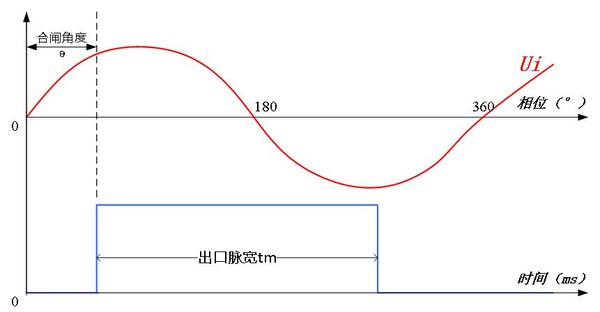

(4)合闸角θ可以由用户现场设定,设定范围0~360°。

(5)出口脉宽tm设定范围5~5000ms ,每一路的出口延时可以自由设定。

(6)控制方式可以选择为单步模式和循环模式,在单步模式下,装置仅仅在设定的合闸角动作一次。循环模式时,装置将在一次动作后,自动在设定的合闸角基础上,增加“自动增角”的角度。

(7)装置考虑了现场外部断路器的固有动作延时,通过设置“导前角”参数进行补偿。

(8)带两路开关量输入,用于外部空节点来控制装置启动和停止。

(9)装置带通信接口,通信协议支持Modbus、101或104规约。

(10)装置自带显示功能,可通过显示接口来配置工作方式和参数,显示实时参数和工作状态。


项目/名称

技术指标

型号

HMP-2011

安装方式

嵌入式安装

被控对象

故障模拟开关

工作环境

运行温度

-20~70℃

存储温度

-40~55℃

湿度

5%~100%,无凝结

周围环境

无爆炸、腐蚀性气体及导电尘埃、无霉菌、无剧烈震动冲击波

防护等级

IP54

合闸角度

范围

0360°

精度

误差小于±1°

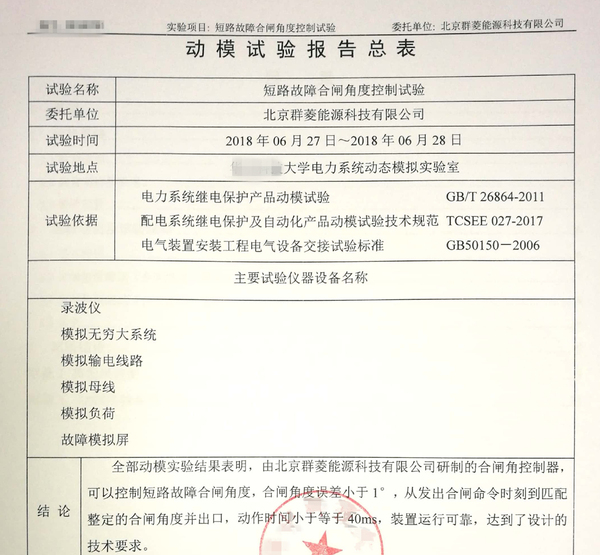

四、测试报告

合闸角控制器测试报告

由于篇幅所限,合闸角控制器详细产品资料请联系群菱能源(林经理:13910647916)获取。
