充电机(桩)型式试验检测平台
品牌: 群菱能源
应用: 满足240kW以下直流充电桩、63A以下三相或单相交流充电桩的型式试验检测要求
产品详情

一、概述

北京群菱专业生产搭建的充电桩型式试验检测平台可满足240kW以下直流充电桩63A以下三相或单相交流充电桩的型式试验检测要求主要检测项目包括充电桩电气性能测试、互操作性测试、协议一致性测试以及安规测试等测试内容,实现充电桩检测自动化测试,自动导出测试报告,适用于充电桩入网检测、工程验收、出厂试验等检测领域为电动汽车与充电设施互联互通测试,全面提升充电安全性和兼容性提供有力技术支撑。

二、检测平台结构

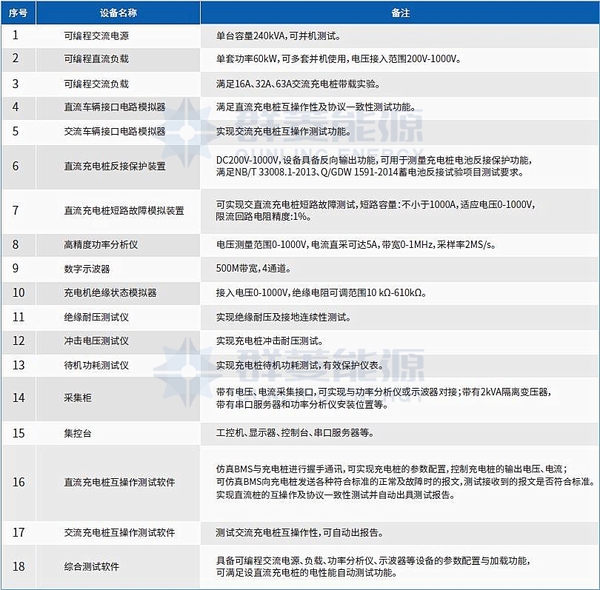

根据相关标准,检测平台主要配备:可编程交流电源、可编程交流负载、可编程直流负载、功率分析仪、示波器、绝缘耐压仪、冲击耐压测试仪、泄露电流测试仪、充电机绝缘状态模拟器、直流车辆接口模拟器、交流车辆接口模拟器、直流电能计量检定装置、交流电能计量检定装置、集成控制系统(采集柜、集控台、系统配套软件)及其他通讯辅助设备等。下图为检测平台系统结构图:


三、检测平台技术指标

1.测试平台具有交直流充电桩电气性能、互操作性、协议一致性自动测试功能,测试完成后直接导出测试报告,测试结果一目了然。

2.可编程交流电源可全面模拟电网各种状况,是专门针对电动汽车充电桩等新能源行业开发,适用于充电桩电气性能测试及验证,同型号设备之间可以并机使用,在扩大测试容量的同时不影响设备性能;

3.采集系统具有交流源并机输出开关和直流负载并机开关,可手动或远程控制并机开关实现交流电源并机输出和负载并机接入,满足240kW范围内非车载充电机一机双枪测试能力。

4.具备3通道交流参数采集和1通道直流参数采集;

5.平台设备采用标准模块化设计,体积小、重量轻,可安装于标准机柜,也可安装于便携箱,满足实验室和现场测试需要;

6.可具有充电桩工作工况模拟功能,满足电动汽车充电设施的型式试验测试;

7.平台设备的测试功率范围:0~240kW

8.交流电压采集范围0~500V,分辨率0.01V;测量精度:0.2%FS

9.交流电流采集范围0-100A,电流采集精度0.1%,提供电压型二次输出信号,可直接通过外采设备实现对电流的采集。

10.直流电压采集范围0-1000V,分辨率0.01V;测量精度:0.2%FS

11.直流电流采集范围0-300A,电流采集精度0.1%,提供电压型二次输出信号,可直接通过外采设备实现对电流的采集。

12. 可满足直流充电设施的出厂电气性能检测和安规性能测试,满足

GB/T 34657.1-2017《电动汽车传导充电互操作性测试规范 第1部分 供电设备

NB/T 33008.1- 2013《电动汽车充电设备检验试验规范 第1部分:非车载式充电机

NB/T 33008.2-2013《电动汽车充电设备检验试验规范_第2部分:交流充电桩

《南方电网公司电动汽车非车载充电机技术规范》

《南方电网公司电动汽车非车载充电机检验技术规范》

《南方电网公司电动汽车交流充电桩技术规范》

《南方电网公司电动汽车交流充电桩检验技术规范》等标准规定的检测项目。

、部分客户案例

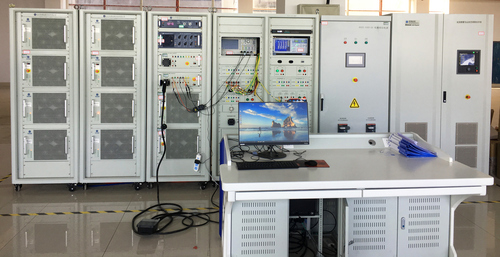

西高院240KW 充电桩测试平台.png

西高院240KW 充电桩测试平台

北京电力科学研究院 充电机全自动检测平台.png

北京电力科学研究院 充电机全自动检测平台



以上设备均为群菱公司专利产品,需要以上检测平台的详细技术方案,请您与群菱能源联系。新能源销售部:010-56532098 武经理:13911776899,邮箱:13911776899@139.com
