便携式车辆互操作测试系统 EVTS-17

北京群菱专业生产的车辆互操作测试系统,可模拟交、直流充电桩正常充电时序以及各种充电故障状态,满足GB/T 34657.2-2017《电动汽车传导充电互操作性测试规范 第2部分:车辆》、GB/T34658-2017《电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》标准所规定的车辆互操作性、通信协议一致性测试内容,可实现电动汽车车辆检测自动化测试,测试完成后自动分析测试结果并生成测试报告、

一、产品简介

EVTS-17便携式车辆互操作测试系统由直流充电桩接口电路模拟器、交流充电桩接口电路模拟器、直流电源模块、车辆充直流充电测试软件、多通道录波仪、主控系统、笔记本电脑、CAN通信模块等部分组成。

设备集成安装在硬质便携拉杆箱内,另测试系统配备了录波仪、供电电缆线、信号采集线、差分探头及供电电源线等配件,既可以满足实验室测试,也便于携带到现场测试。

二、技术参数

型号

EVTS-17

工作电源

380V AC±5% (三相四线)  50Hz±1%

直流充电模块功率

7.5kW

直流充电电压电流测试范围

0-750V ,0-10A

交流充电电流测试范围

0-63A(三相)

R4阻值设定范围(直流)

400Ω-2099Ω ,调节步进1Ω

R4、RC电阻设定范围(交流)

R4设定值为:1800Ω、2700Ω、3300Ω

RC设定值为:100Ω、220Ω、680Ω、1.5kΩ

PWM占空比调节范围

0%-100%,步进1%

PWM电压值范围

10.8-13.2V,步进0.1V

通讯接口

CAN 2.0B、RS485

控制导引电阻精度

精度0.2%F.S.,功率>0.5W

工作环境温度

-20℃~+50℃

设备尺寸

长600*宽480mm*高350mm

设备重量

25kg

三、产品外观

EVTS-17 车辆互操作测试系统.jpg

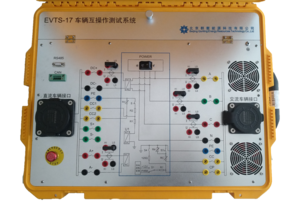

图1、测试主机

EVTS-17 车辆互操作测试软件.jpg

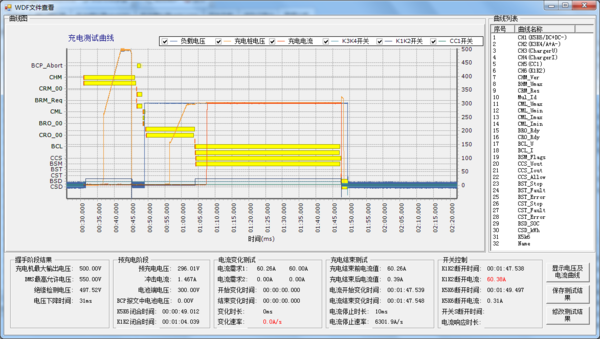

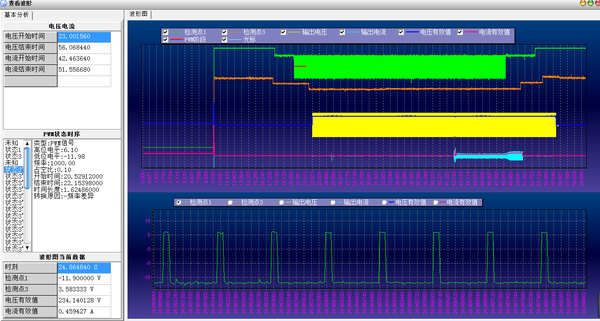

图2、测试软件

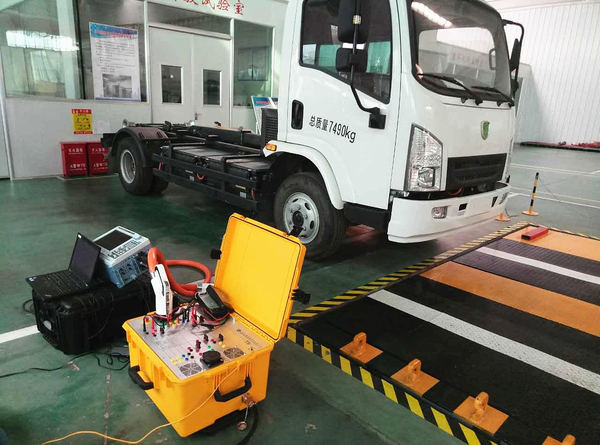

四、产品应用

EVTS-17便携式车辆互操作测试系统完全满足电动汽车传导充电互操作性测试、电动汽车非车载传导式充电机与电池管理系统之间的协议一致测试,测试系统根据标准中测试流程要求自动完成测试、自动分析、自动生成测试报告。

已成功应用于中国汽车技术研究中心、上海电器科学研究院、重庆车辆检测研究院、宝马汽车、蔚来汽车、北汽新能源等检测机构及新能源车企,用于车辆互操作及协议一致性测试。


五、标准配置清单

序号

名称

主要功能

数量

报价(万元)

备注

1

测试主机

模拟充电桩接口电路以及正常或异常状态,具有信号采集口及各回路通断功能等,满足车辆交直流充电互操作性以及协议一致性测试要求。

1

联系群菱获取

EVTS-17

2

车辆直流充电测试软件

模拟直流充电桩充电控制与直流充电车辆进行协议通讯,自动完成直流车辆互操作性及协议一致性测试

1

联系群菱获取

-

3

车辆交流充电测试软件

模拟交流充电桩充电控制,自动完成车辆交流充电互操作性测试

1

联系群菱获取

-

4

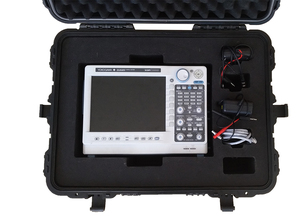

录波仪

采集数据波形,CAN报文数据解码

1

联系群菱获取

配有便携箱

6

笔记本电脑

系统软件集成

1

联系群菱获取

选配

7

配件

信号采集线(ETA2043)6根、高压差分探头2个、网线1根、交直流双头直通枪各1把、交流电源线1根、CAN盒2个、地线1根、CAN通讯线

六、参考标准

GB/T 18487.1-2015 电动汽车传导充电系统 第1部分:通用要求

GB/T 20234.1-2015  电动汽车传导充电用连接装置 第1部分:通用要求

GB/T 20234.2-2015  电动汽车传导充电用连接装置 第2部分:交流充电接口

GB/T 20234.3-2015 电动汽车传导充电用连接装置 第3部分:直流充电接口

GB/T 27930-2011  电动汽车非车载传导式充电机与电池管理系统之间的通信协议

GB/T 34657.2-2017  电动汽车传导充电互操作性测试规范 第2部分:车辆

GB/T 34658-2017  电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试

GB/T 50150-2006 电气装置安装工程电气设备交接试验标准


如需产品详细资料,请您与新能源测试设备销售部武经理 13911776899 (010-56532098)联系。
