便携式交流充电桩测试设备AEVT-2204

一、产品介绍

北京群菱专业生产的便携式交流充电桩测试设备,主要应用于新安装交流充电桩、维修后交流充电桩、升级改型后交流充电桩的互操作性功能验证、充电时序工况检测。可按照编写好的测试例进行自动测试,自动保存数据,直接生成测试报告。在安装调试工程结束之后可快速判断充电桩是否符合标准技术要求,并可对充电桩故障进行全方位诊断。

AEVT-2204便携式交流充电桩测试设备由63A标准直流充电桩插座、连接确认电路、工控机、集控模块、测试负载、LED触控屏、无线鼠标键盘等组成。测试软件带有测试项目选择界面,可完成单项目自动测试,也可各项目连续自动测试,具备模拟具备S2和不具备S2两种车辆状态,满足标准规定所有测试要求。

二、AEVT-2204产品功能

1.设备可以实现充电电压、电流、功率、CC阻值、充电状态实时监控;

2.设备带有63A标准交流充电枪插座,插座定义满足GB/T 20234.3-2015及Q/GDW 1234.2-2014标准规定的要求;

3.设备带有具备S2和不具备S2两种车辆状态模拟功能;

4.设备带有L1、N、PE、CP、CC各个触点回路通断开关以及CC接地短路开关可实现各路通断、短路故障状态仿真模拟功能;

5.设备带有2个USB接口,可以满足测试数据的转存功能;

6.设备带有电动汽车车辆交流充电控制导引仿真电路,具有R2、R3等效电阻仿真功能,满足R2电阻调节范围100Ω~2999Ω,电阻连续可调,调节步进1Ω,电阻精度0.2%,满足R3等效电阻调节范围1000Ω~5000Ω,电阻连续可调,1000Ω~3000Ω调节步进1Ω,3000Ω~5000Ω调节步进500Ω,电阻精度0.2%Fs;

7.设备带有R2、R3电阻显示功能,可以实时显示R2、R3电阻等效阻值;

8.设备内置工控机,内存4G,硬盘容量32G,满足大容量数据存储功能;

9.设备人机交互界面采用8寸工业用工控机,可以实现当前充电电压、充电电流、功率、CC阻值、充电状态实时显示;

10.内置负载模块采用新型功耗组件,功率密度高,无红热现象,电热元件均符合UL安全规格;

11.负载采用恒阻加载方式,额定电压AC230V ,电流1-40A 可调;

12.设备带有互操作测试参数采集线缆,采用BNC端子设计,可直接与示波器通道接口连接;

13.测试软件带有测试项目选择界面,可完成单项目自动测试,也可各项目连续自动测试,可自动保存测试数据,直接生成测试报告。

14.配置示波器,可实现单相交流充电桩的现场带载测试、互操作测试;

15.负载模块带有电压、电流校准功能,可以随时对负载测量的电压、电流进行校准,保证测量精度;

16.负载外壳采用不小于1.5mm2铝制材料,具有体积小、重量轻等特点。

三、技术参数

AEVT-2204便携式交流充电桩测试设备能够完成互操作性功能验证、充电时序工况检测等测试。设备采用独家研发的测试软件,具备互操作自动测试和故障诊断功能,广泛适用于各级计量检测部门和充电站运维单位。

型号

AEVT-2204

工作电源

220V AC±10%   50Hz±1%

负载功率

9.2kW (AC230V,0.1-40A)

电压输入范围

单相100-300V/50HZ

测量准确度

0.5% RD

R2等效电阻调节范围

100Ω~2999Ω  调节步进1Ω 电阻精度0.2%

R3等效电阻调节范围

1000Ω~5000Ω 调节步进1Ω 电阻精度0.2%

USB接口

2个

工作环境温度

-20~+50

设备尺寸

380*宽380mm*高470mm

设备重量

15kg

四、标准及规范要求

便携式交流充电桩测试设备应满足标准及规范如下:

1.GB/T18487.1-2015电动车辆传导充电系统第1部分:通用要求

2.GB/T18487.3-2015电动车辆传导充电系统电动车辆交流/直流充电(站)

3.GB/T20234.1-2015电动汽车传导充电用连接装置. 第1部分:通用要求

4.GB/T20234.2-2015电动汽车传导充电用连接装置第2部分:交流充电接口

5.GB/T 34657.1-2017 《电动汽车传导充电互操作性测试规范第1部分:供电设备》

四、产品外观图

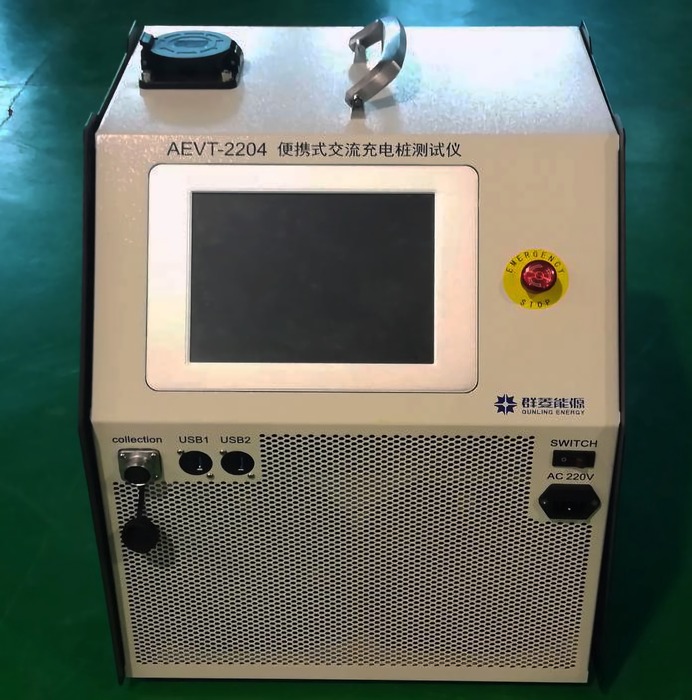

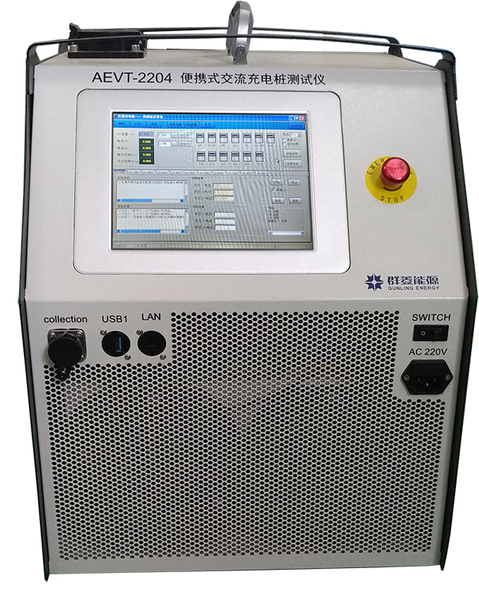

AEVT-2204便携式交流充电桩测试仪 (2).jpg


根据充电桩新国标的相关技术要求,推出6个检测平台:

1、充电设施日常维护测试平台:满足充电站/充电机(桩)的日常运营维护检测、便携式、可移动;

2、车辆互操作及通信协议一致性检测平台:根据充电桩新国标要求,测试充电接口兼容性;

3、充电桩电能计量测试平台:满足充电机(桩)每年一次强制性的计量检测;快速高效、高精度检测;

4、充电站现场验收并网接入移动检测平台:满足电动汽车充电站的现场验收检测,将实验室搬到充电站现场;

5、充电机(桩)出厂试验检测平台:满足功率500kW以下非车载充电机出厂全自动检测;

6、充电机(桩)型式试验检测平台:满足功率500kW以下充电机(桩)电气性能高精度检测。

以上设备均为群菱公司专利产品,需要以上检测平台的详细技术方案,请您与群菱能源联系。

新能源事业部:010-56532098 武经理:13911776899,邮箱:13911776899@139.com
